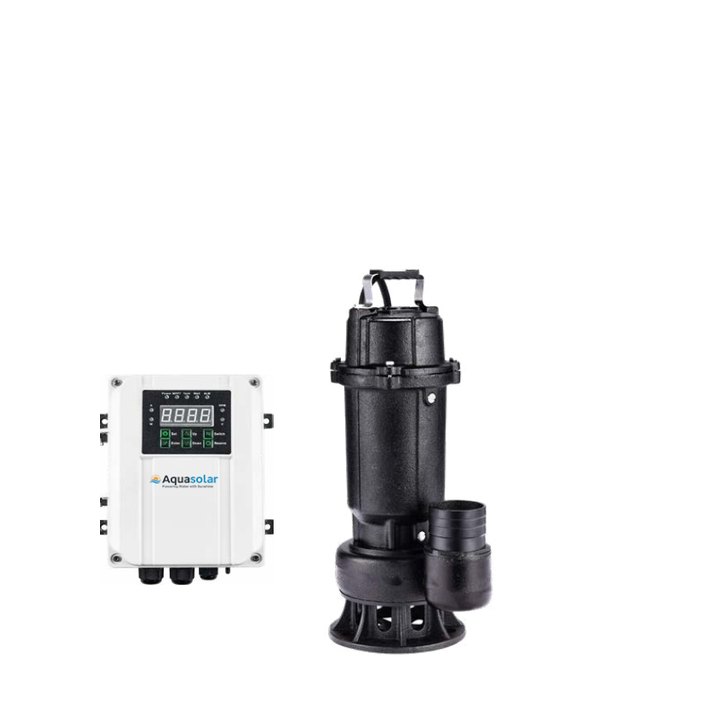

AC/DC Solar Submersible Pump (High-Flow)
Engineering note. Maximum head and maximum flow are curve endpoints, not one simultaneous duty point. Final selection is verified against your total head, required flow and solar resource.
- Permanent-magnet brushless motor + intelligent MPPT (auto start/stop, soft-start)
- Controller LED display: voltage / current / power / speed (RPM) / error code
- Oil cooling
- Full protection: over/under-voltage, overload, over-current, dry-run, reverse, over-temp
- Runs directly off PV modules — no batteries required
- Cast-iron / SUS304 wetted parts (SUS316 optional for corrosive water)
Courbes de performance (Q–H)
Courbe hauteur–débit de chaque modèle de cette série — données exactes de nos fiches techniques.
Spécifications
| # | Model | Tension (V) | Puissance (W) | Courant (A) | Débit max. (m³/h) | Hauteur max. (m) | Refoulement | Ø (mm) | Longueur (mm) | Poids (kg) | Câble recommandé (mm²) | PV recommandé |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | PSG40-10-144-1100-H | 144 | 1100 | 7.6 | 40 | 10 | 3" | — | 760 | 20.6 | 2.5 | 6 × 300 Wp |
| 2 | PSG48-10-192-1500-H | 192 | 1500 | 7.8 | 48 | 10 | 4" | — | 800 | 23 | 2.5 | 8 × 300 Wp |
| 3 | PSG45-12-192-1500-H | 192 | 1500 | 7.8 | 45 | 12 | 3" | — | 800 | 23 | 2.5 | 8 × 300 Wp |
| 4 | PSG56-14-280-2200-H | 280 | 2200 | 7.9 | 56 | 14 | 4" | — | 870 | 27.2 | 2.5 | 10 × 300 Wp |
Moteur & Entraînement
| Moteur | Permanent-magnet DC brushless (PMSM) |
| Entraînement | Sensorless FOC, pure sine-wave output |
| Suivi MPPT | >99% |
| Classe d'isolation | F (155 °C) |
| Service | S1 (continuous) |
| Indice IP | IP68 (submersible motor) / IP66 |
| Immersion max. | 20 m |
| Garantie | 2 |
Contrôleur & Protections
| Contrôleur | Sensorless FOC sine-wave vector drive + MPPT (>99%), LED display |
| Affichage | Voltage, Current, Power, Speed (RPM), Speed adjustment, Error code |
| Taille du contrôleur | 360 × 260 × 140 mm |
Conditions de fonctionnement
| Température de l'eau | 0–40 °C |
| Teneur en sable | ≤ 0.05 % (≤ 500 g/m³) |
| Plage de pH | 5–9 |
| Température ambiante | -15 to 70 °C |
| Forage min. | mm |
Matériaux
- Standard — Cast-iron (HT200) body + SUS304 impeller + SUS304 shaft (High-flow, low-head open-well transfer)
- Corrosion (option) — SUS304 / bronze wetted parts
Composants premium
- 100% copper motor windings
- Class F (155 °C) insulation system
- NSK-grade sealed ball bearings
- SUS304 shaft & impellers (SUS316 optional)
- Silicon-carbide (SiC) mechanical seal
- Oil-cooled motor
- PMSM + sensorless FOC sine-wave controller, MPPT >99%
Câble recommandé
PV-to-controller & motor cable 2.5 mm² by model (copper, sized for a ~50 m run; step up one size per additional ~50 m of drop).
Per-model cable cross-section is listed in the specification table above (mm² column).
Certifications
Questions fréquentes
Quelles puissances et tensions sont disponibles pour la série AC/DC Solar Submersible Pump (High-Flow) ?
La série AC/DC Solar Submersible Pump (High-Flow) compte 4 modèles de 1100 à 2200 W, avec des tensions de système de 144 / 192 / 280 V.
Quels sont la hauteur et le débit maximum de la série AC/DC Solar Submersible Pump (High-Flow) ?
Les modèles les plus puissants atteignent jusqu'à 14 m de hauteur max. et 56 m³/h de débit max. Ce sont des extrémités de courbe, pas un point de fonctionnement simultané — le modèle exact est choisi selon la hauteur, le débit et la ressource solaire requis.
Faut-il des batteries pour faire fonctionner la série AC/DC Solar Submersible Pump (High-Flow) à l'énergie solaire ?
Non. La pompe fonctionne directement sur modules photovoltaïques via un contrôleur MPPT (efficacité de suivi >99%) et, en hybride CA/CC, peut aussi fonctionner sur secteur 220 V CA (90–240 V, 50/60 Hz) ou groupe électrogène via un commutateur de transfert externe — sans parc de batteries.
Une protection contre la marche à sec est-elle intégrée à la série AC/DC Solar Submersible Pump (High-Flow) ?
Oui. Les protections intégrées comprennent : Overload, Over-current, Under-load, Under-voltage, Reverse-connection, Over-temperature (thermal), Dry-run / low-water, Soft-start. Le moteur de la pompe est protégé IP68 (submersible motor) et le contrôleur IP66.
Quelles conditions d'eau la série AC/DC Solar Submersible Pump (High-Flow) accepte-t-elle ?
Elle est spécifiée pour une température d'eau de 0–40 °C, une teneur en sable de ≤ 0.05 % (≤ 500 g/m³) et un pH de 5–9.
