DCمضخة غاطسة3″ · 4″

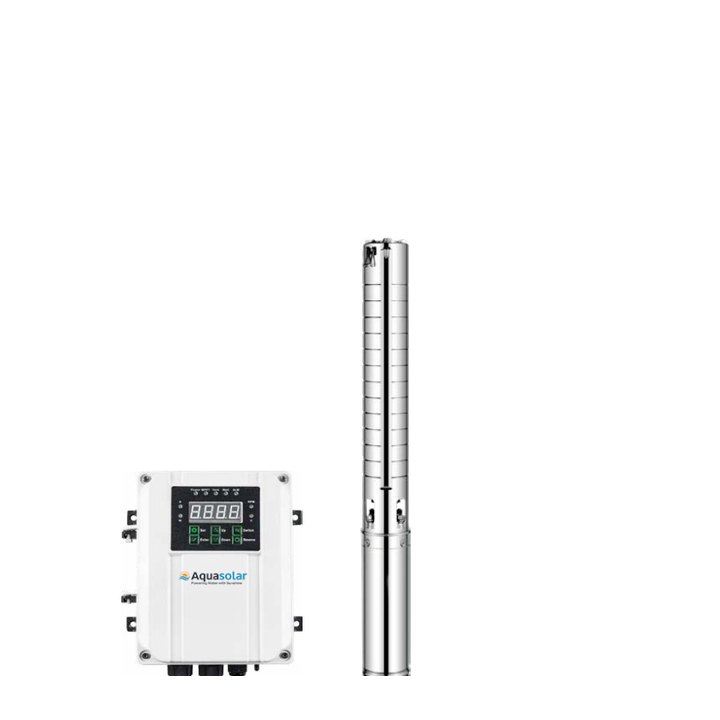

3″–4″ DC Screw Solar Pump

Name: 3″–4″ DC Screw Solar Pump
Brand: Aquasolar

130 mأقصى ارتفاع

3.6 m³/hأقصى تدفق

180–750 Wنطاق القدرة

2 yrالضمان

✓ 2-yr الضمان✓ 70+ دولة✓ خبرة 15+ عامًا✓ CE · RoHS · ISO

Engineering note. Maximum head and maximum flow are curve endpoints, not one simultaneous duty point. Final selection is verified against your total head, required flow and solar resource.

↓ ورقة البيانات (PDF)اطلب عرض سعر

Permanent-magnet brushless motor + intelligent MPPT (auto start/stop, soft-start)
Controller LED display: voltage / current / power / speed (RPM) / error code
Oil cooling
Full protection: over/under-voltage, overload, over-current, dry-run, reverse, over-temp
Runs directly off PV modules — no batteries required
Progressive-cavity screw + SUS304 sleeve — well-suited to sandy / silty water

منحنيات الأداء (Q–H)

منحنى الرفع والتدفق لكل طراز في هذه السلسلة — بيانات دقيقة من أوراق البيانات الهندسية.

مرر المؤشر أو المس منحنى / رمز طراز لفحصه

المواصفات

#	Model	الجهد (V)	القدرة (W)	التيار (A)	أقصى تدفق (m³/h)	أقصى ارتفاع (m)	المخرج	Ø (mm)	الطول (mm)	الوزن (kg)	الكابل الموصى به (mm²)	الألواح الموصى بها
1	3PWSS1.0-55-24-180	24	180	7.5	1	55	0.75"	74	710	5.8	2.5	1 × 250 Wp
2	4PWSS2.5-40-24-250	24	250	10.4	2.5	40	1"	98	760	8.6	4	1 × 330 Wp
3	3PWSS1.2-65-24-250	24	250	10.4	1.2	65	0.75"	74	730	6	4	1 × 330 Wp
4	4PWSS3.0-60-48-400	48	400	8.3	3	60	1"	98	790	9.5	2.5	2 × 300 Wp
5	3PWSS1.5-95-48-400	48	400	8.3	1.5	95	0.75"	74	780	6.7	2.5	2 × 300 Wp
6	4PWSS2.3-95-72-600	72	600	8.3	2.3	95	1"	98	840	10.8	2.5	3 × 300 Wp
7	3PWSS1.9-110-72-600	72	600	8.3	1.9	110	0.75"	74	840	7.5	2.5	3 × 300 Wp
8	4PWSS3.6-110-96-750	96	750	7.8	3.6	110	1"	98	870	11.7	2.5	3 × 300 Wp
9	3PWSS2.0-130-96-750	96	750	7.8	2	130	0.75"	74	890	8.2	2.5	3 × 300 Wp

المحرك & نظام الإدارة

المحرك	Permanent-magnet DC brushless (PMSM)
نظام الإدارة	Sensorless FOC, pure sine-wave output
تتبع MPPT	>99%
فئة العزل	F (155 °C)
نظام التشغيل	S1 (continuous)
درجة الحماية IP	IP68 (submersible motor) / IP66
أقصى غمر	150 m
الضمان	2

وحدة التحكم & الحمايات

وحدة التحكم	Sensorless FOC sine-wave vector drive + MPPT (>99%), LED display
الشاشة	Voltage, Current, Power, Speed (RPM), Speed adjustment, Error code
حجم وحدة التحكم	250 × 175 × 110 mm

الحمايات

OverloadOver-currentUnder-loadUnder-voltageReverse-connectionOver-temperature (thermal)Dry-run / low-waterSoft-start

المراقبة عن بُعد (اختياري): Optional 4G/GSM or Wi-Fi monitoring module — remote flow, water level, energy and fault alerts with OTA updates (add-on; the standard controller uses a local LED display).

ظروف التشغيل

درجة حرارة الماء	0–40 °C
نسبة الرمل	≤ 0.25 % (sand-tolerant screw)
نطاق الأس الهيدروجيني	5–9
درجة الحرارة المحيطة	-15 to 70 °C
أقل قطر بئر	76–100 mm

المواد

Standard — SUS304 outer sleeve + steel/NBR progressive screw rotor + SUS304 shaft (Progressive-cavity screw handles sandy / silty water well)
Corrosion (option) — SUS316 sleeve, shaft & fittings
Economy (option) — SUS201 sleeve (lower cost, reduced corrosion resistance)

مكونات متميزة

100% copper motor windings
Class F (155 °C) insulation system
NSK-grade sealed ball bearings
SUS304 shaft + steel/NBR progressive-cavity screw (sand-tolerant)
NBR stator — handles silty / sandy water
Oil-cooled motor
PMSM + sensorless FOC sine-wave controller, MPPT >99%

الكابل الموصى به

PV-to-controller & motor cable 2.5–4 mm² by model (copper, sized for a ~50 m run; step up one size per additional ~50 m of drop).

Per-model cable cross-section is listed in the specification table above (mm² column).

الشهادات

RoHSCBTUVSGSISO 9001ISO 14001

المعايير

IEC 62253 (PV pumping systems)IEC 60034 (rotating machines)IEC 60529 (enclosure / IP)

Guides & tools:اختيار المضخة كيف تعمل المضخة الشمسية مقابل مضخة الديزل: مقارنة التكلفة مضخات مياه شمسية لارتفاع 100 متر مضخات آبار شمسية مقاس 3″ (3 بوصة)مضخات آبار شمسية مقاس 4″ (4 بوصة)

الأسئلة الشائعة

ما خيارات القدرة والجهد المتوفرة في سلسلة 3″–4″ DC Screw Solar Pump؟

تضم سلسلة 3″–4″ DC Screw Solar Pump 9 موديلات من 180 إلى 750 W بجهود نظام 24 / 48 / 72 / 96 V.

ما أقصى ارتفاع وتدفق تحققه سلسلة 3″–4″ DC Screw Solar Pump؟

تصل الموديلات الأعلى إلى 130 m ارتفاعًا أقصى و3.6 m³/h تدفقًا أقصى. وهذه حدود منحنى الأداء وليست نقطة تشغيل واحدة متزامنة — يُختار الموديل المناسب وفق الارتفاع والتدفق والموارد الشمسية المطلوبة.

هل تحتاج سلسلة 3″–4″ DC Screw Solar Pump إلى بطاريات للعمل بالطاقة الشمسية؟

لا. تعمل المضخة مباشرة من الألواح الشمسية عبر وحدة تحكم MPPT (كفاءة تتبع >99%)، فلا حاجة إلى بنك بطاريات.

هل تتضمن سلسلة 3″–4″ DC Screw Solar Pump حماية من التشغيل الجاف؟

نعم. تشمل الحمايات المدمجة: Overload, Over-current, Under-load, Under-voltage, Reverse-connection, Over-temperature (thermal), Dry-run / low-water, Soft-start. درجة حماية محرك المضخة IP68 (submersible motor) ووحدة التحكم IP66.

ما قطر البئر المناسب لسلسلة 3″–4″ DC Screw Solar Pump وما أقصى عمق للتركيب؟

تتوفر بمقاسات 3″ / 4″ لآبار بقطر داخلي لا يقل عن 76–100 mm، وأقصى عمق غمر 150 m.
